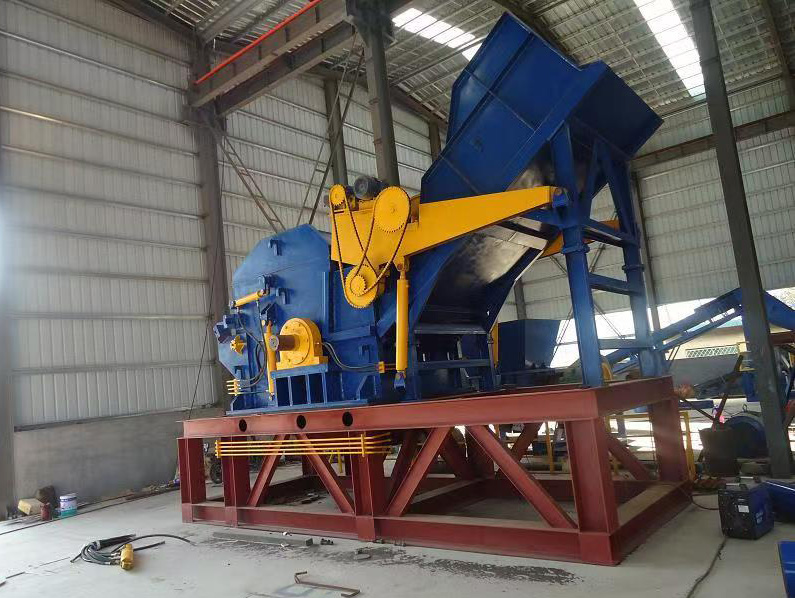

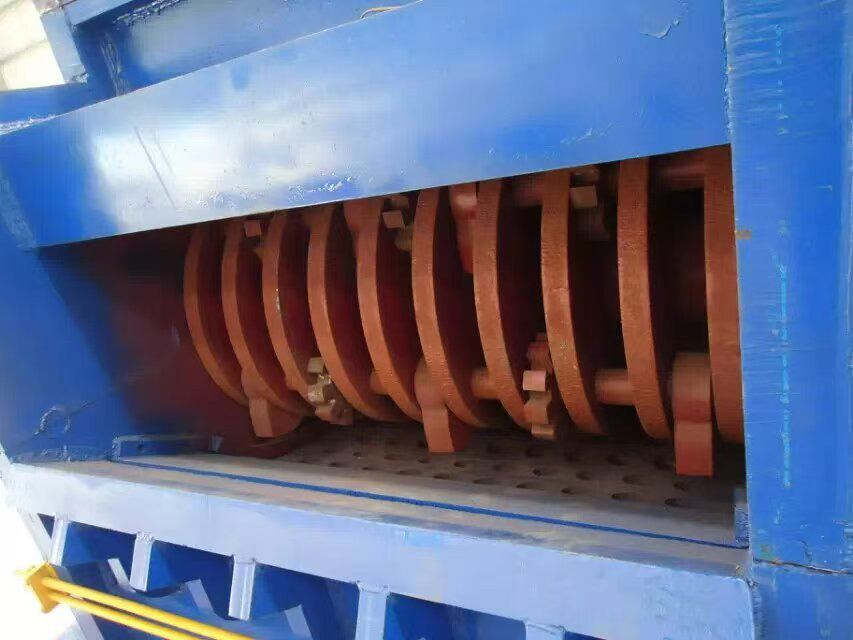

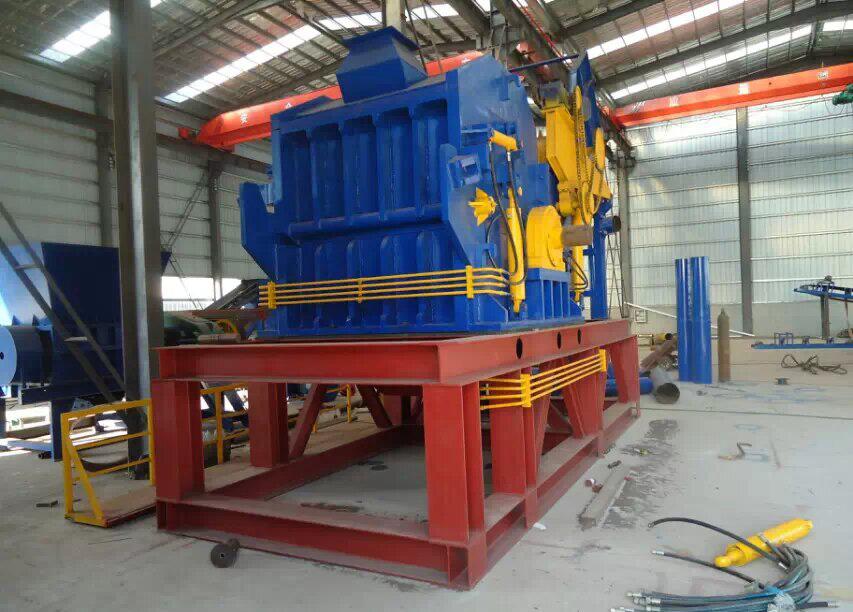

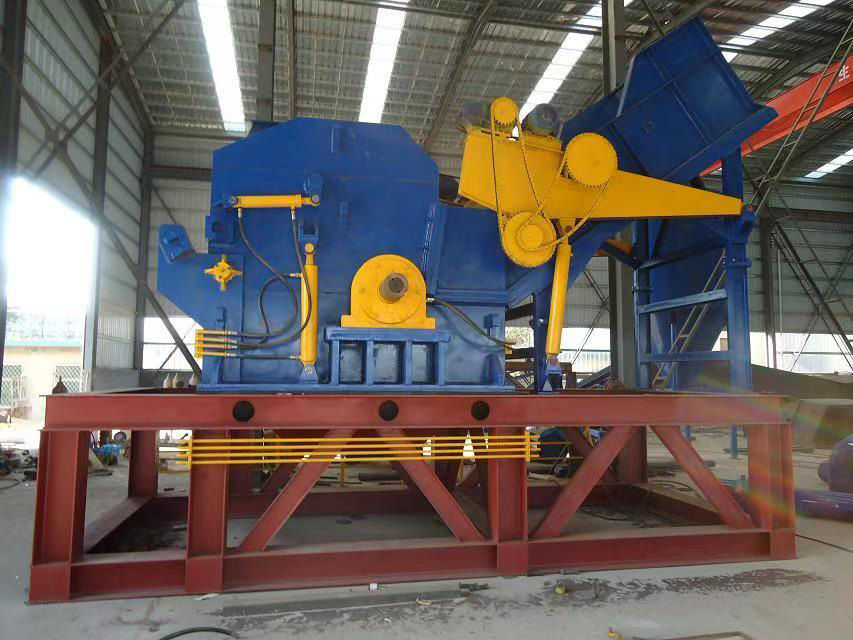

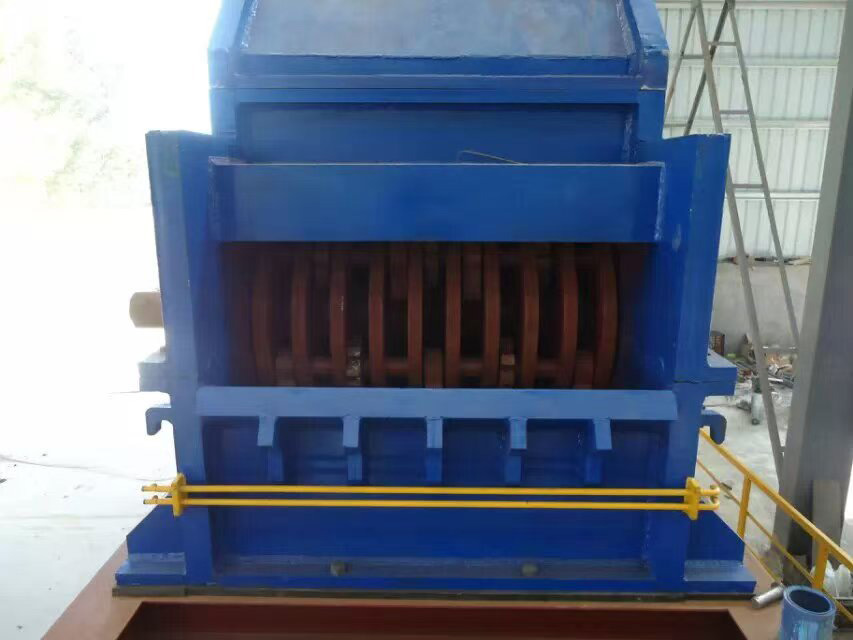

废旧金属破碎机设备利用锤子击打的原理，在高速、大扭矩电机的驱动下，主机转子上的锤头轮流击打进入容腔内待破碎物，通过衬板与锤头之间形成的空间，将待破碎物撕裂成合乎规格的破碎物，再在磁力设备的作用下，可得到纯度较高的*破碎钢。
废旧金属破碎机主要用于加工从工业和生活废料中回收的废旧金属，废铁，边角料，轻薄料以及报废汽车料。经过破碎筛选去除涂膜，油漆，杂质。使原来各种形状体积大，比重轻，杂质多。成分不等，不宜与运输和炼钢的物料。加工成颗粒均匀，成分稳定，比重大，省火省电的钢炉精料。全套设备自动化程度高，产量大，节省劳动力，增加产值。

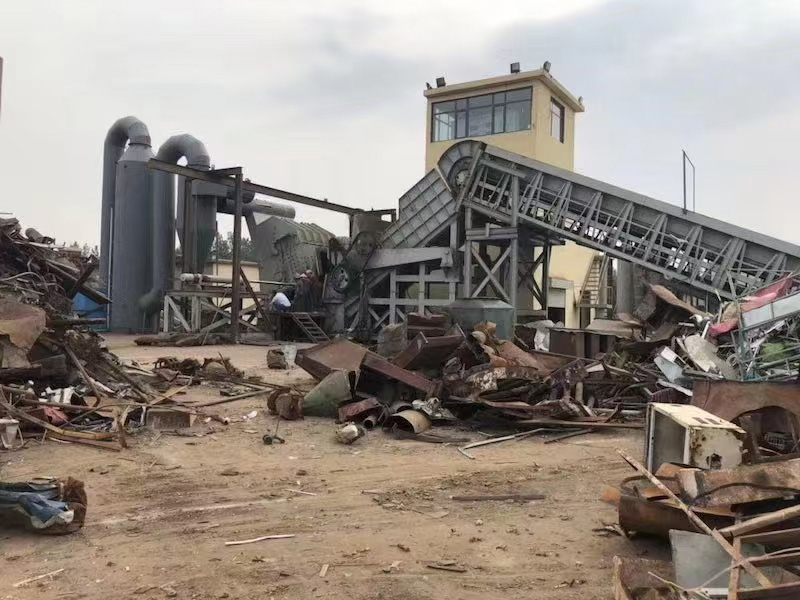

适用于：废旧汽车拆解厂，大型钢厂，城市边缘大型废旧金属回收站。
|
废旧金属破碎机配置参数 |
|||||
|
|
|
560 |
900 |
1250 |
3000 |
|
性能参数（可定制） |
主机功率 |
560KW |
900KW |
1250KW |
3000KW |
|
生产率 |
8-14T/H |
15-20T/H |
20-30T/H |
80-100T/H |
|
|
破碎机入口尺寸 |
1800x466mm |
2200*560 |
2200*560 |
1800*680 |
|
|
破碎机出料孔尺寸 |
Ф80/50x80mm |
Ф80/50x80 |
Ф80/50x80 |
Ф80/50x80 |
|
|
机器外形尺寸（长*宽*高） |
43972*11904*7000mm |
43972*11904*7000mm |
5200*3540*9000mm |
6570*7500*4000mm |
|
|
进料输送机 |
型式 |
履带板输送机 |
履带板输送机 |
履带板输送机 |
履带板输送机 |
|
输送水平长度 |
8300mm |
8300mm |
8300mm |
8300mm |
|
|
输送宽度 |
1800mm |
2200mm |
2200mm |
1800mm |
|
|
倾斜角度 |
24° |
24° |
24° |
24° |
|
|
输送速度 |
12m/min |
12m/min |
12m/min |
12m/min |
|
|
驱动电机 |
11kW |
11KW |
37KW |
55KW |
|
|
输送能力 |
18T/H |
18T/H |
50T/H |
150T/H |
|
|
碾压滚筒 |
进料斜面长度 |
23m |
23m |
23m |
23m |
|
进料斜面宽度 |
1.85m |
1.85m |
1.85m |
1.85m |
|
|
进料滚筒直径 |
500mm |
500mm |
500mm |
500mm |
|
|
液压马达*扭矩 |
4300N*M |
4300N*M |
4300N*M |
4300N*M |
|
|
油缸力 |
2x110kN |
2x110KN |
2x110KN |
2x110KN |
|
|
破碎机 |
生产能力 |
8-14T/H |
15-20T/H |
20-30T/H |
80-100T/H |
|
锤头旋转直径 |
1550mm |
1550mm |
1550mm |
1940mm |
|
|
进料口尺寸 |
宽1800x高466mm |
宽1800x高466mm |
宽1800x高466mm |
宽2500x高680mm |
|
|
驱动电机 |
560KW |
900KW |
1250KW |
3000kW |
|
|
转子速度 |
590rpm |
590rpm |
590rpm |
590rpm |
|
|
锤头 |
10个 |
10个 |
10个 |
10个 |
|
|
驱动连接方式 |
万向联轴器 |
万向联轴器 |
万向联轴器 |
万向联轴器 |
|
|
排料缸 |
2x75KN(2个) |
2x75KN(2个) |
2x75KN(2个) |
2x75KN(2个) |
|
|
翻盖缸 |
2x235KN(2个) |
2x235KN(2个) |
2x235KN(2个) |
2x235KN(2个) |
|
|
拔销缸 |
200KN |
200KN |
200KN |
200KN |
|
|
振动输送机 |
料槽长度 |
2800mm |
2800mm |
2800mm |
2800mm |
|
料槽宽度 |
1300mm |
1300mm |
1300mm |
1300mm |
|
|
振幅 |
5～6mm |
5～6mm |
5～6mm |
5～6mm |
|
|
振动电机 |
2x1.8kW |
2x1.8KW |
2x1.8KW |
2x1.8KW |
|
|
输送能力 |
18T/H |
18T/H |
18T/H |
18T/H |
|
|
出料带式输送机 |
输送水平长度 |
12000mm |
12000mm |
12000mm |
12000mm |
|
带宽 |
1000mm |
1000mm |
1000mm |
1000mm |
|
|
带速 |
0.8m/s |
0.8m/s |
0.8m/s |
0.8m/s |
|
|
输送角度 |
16° |
16° |
16° |
16° |
|
|
输送电机功率 |
7.5KW |
7.5KW |
7.5KW |
7.5KW |
|
|
磁选系统 |
磁鼓直径 |
800mm |
800mm |
1000mm |
800mm |
|
磁鼓宽度 |
1200mm |
1200mm |
1200mm |
1200mm |
|
|
转速 |
20rpm |
20rpm |
20rpm |
20rpm |
|
|
励磁功率 |
6.2KW |
6.2KW |
6.2KW |
6.2KW |
|
|
驱动电机 |
4KW |
4KW |
5.5KW |
4kW |
|
|
堆料输送机 |
输送水平长度 |
14000mm |
14000mm |
14000mm |
14000mm |
|
输送中心高度 |
1800mm |
1800mm |
1800mm |
1800mm |
|
|
带宽 |
800mm |
800mm |
800mm |
800mm |
|
|
带速 |
0.8m/s |
0.8m/s |
0.8m/s |
0.8m/s |
|
|
输送角度 |
16° |
16° |
16° |
16° |
|
|
输送电机功率 |
7.5KW |
7.5KW |
7.5KW |
7.5KW |
|
|
旋转角度 |
±50° |
±50° |
±50° |
±50° |
|
|
驱动电机 |
1.1KW |
1.1kW |
1.1kW |
1.1kW |
|
|
非磁性物质输送机 |
输送水平长度 |
7300mm |
7300mm |
7300mm |
7300mm |
|
输送中心高度 |
1800mm |
1800mm |
1800mm |
1800mm |
|
|
带宽 |
630mm |
630mm |
630mm |
630mm |
|
|
带速 |
0.8m/s |
0.8m/s |
0.8m/s |
0.8m/s |
|
|
输送角度 |
16° |
16° |
16° |
16° |
|
|
电机 |
3KW |
3KW |
3KW |
3KW |
|
|
液压动力装置 |
系统额定压力 |
25MPa |
25MPa |
25MPa |
25MPa |
|
系统*流量 |
60+48L/min |
60+48L/min |
60+48L/min |
60+48L/min |
|
|
液压油 |
L-HM46 |
L-HM46 |
L-HM46 |
L-HM46 |
|
|
油箱注油量 |
600L |
600L |
600L |
600L |
|
|
电机 |
22KW(双伸轴) |
22KW(双伸轴) |
22KW(双伸轴) |
55KW(双伸轴) |
|
